电镜屏蔽室技术参数及配置概述

　　一、电镜屏蔽室技术参数来源：

　　1、按《扫描透射电镜实验室》安装场地及环境的要求：

　　2、按GJB2926-97《电磁兼容性测试实验室认可要求》第5.3.1.A条规定、执行GB12190-2006标准;屏蔽间内磁场要求在3mG以下，震动和噪音要满足下列要求：在以下测试条件下(加速电压20kV，WD=2mm，放大倍数200k×，内置探测器)，图像的飘逸小于1nm距1.5m镜筒处杂散磁场：小于100nT

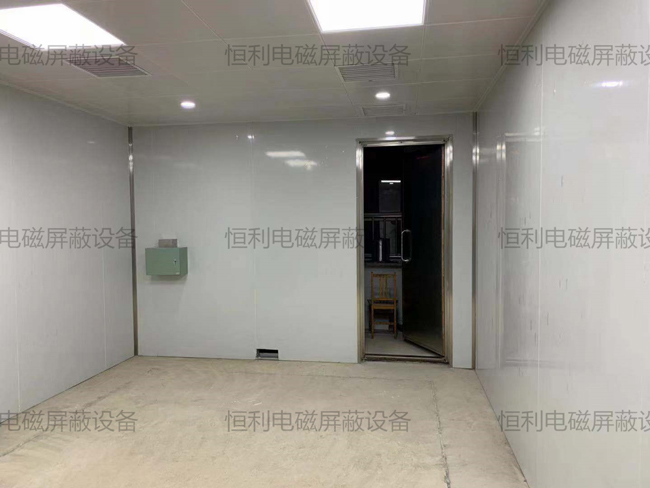

　　产品展示：

　　二、项目技术参数及性能说明：

　　参数设计制作：

　　1、六屏蔽体采用2-14mm钢板焊接式，以单元模块板焊接方式联接成整体，钢板内外表面进行磷化防腐蚀处理后涂防锈漆。

　　2、项目设计时充分考虑新风中含有大气尘，回风中因为人员活动的原因带有尘埃、细菌以及室内被测物带有挥发性化学物质等因素。

　　3、电镜屏蔽室内壁墙面、天花作隔音消声处理，同时利用隔音层作室内装饰。

　　4、电镜屏蔽室验收达到的技术指标：

　　频率范围屏蔽效能单独接地

　　14KHz—3GHz≥80--100dB

　　三、电镜屏蔽室满足环境适应和使用条件：

　　1、环境温度：20℃偏差3℃波动小于1℃/小时

　　2、环境湿度：相对湿度80%

　　3、震动要求：2Hz以下 小于1um2-9Hz 小于2um10Hz以上 小于3um

　　4、盐雾：所有涂层和金属零部件应承受GJB150.11规定的盐雾实验。

　　5、霉菌：所有零部件不得因霉菌生长而退化，按JB150.11.10规定屏蔽室选材应满足长霉菌程度在0—2级之间。

　　四、屏蔽体结构及性能：

　　1、六面屏蔽体采用钢板焊接式，以平板焊接方式联接成整体，钢板内外表面进行磷化防腐蚀处理后涂防锈漆。

　　2、该项目设计时充分考虑新风中含有大气尘，回风中因为人员活动的原因带有尘埃、细菌以及室内被测物带有挥发性化学物质等因素。

　　3、室内壁墙面、天花作隔音消声处理，同时利用隔音层作室内装饰。

　　4、整体屏蔽技术指标：频率范围14KHz—3GHz屏蔽效能≥70dB

　　五、满足环境适应和使用条件：

　　1、环境温度：-15℃~40℃

　　2、环境湿度：相对湿度10%～80%

　　3、噪音：不大于40dB

　　六、控制室内装饰：

　　根据《电子计算机房设计规范》室内装修要求，所选材料材料应为(燃烧性能等级A)或难燃烧材料(燃烧性能等级B1)。
