电磁屏蔽室简介:

电磁屏蔽室是电磁兼容( EMC )领域的重要内容,在国内应用较晚,为方便建设单位aa、领导尽快熟悉这个新兴事物,特此简介,敬请指正。

1.电磁屏蔽室的基本结构形式:

简单说来,电磁屏蔽室就是一个钢板房子 ,冷轧钢板是其主体屏蔽材料。包括六面壳体、门、窗等一般房屋要素 ,只是要求严密的电磁密封性能,并对所有进出管线作相应屏蔽处理,进而阻断电磁辐射出入。目前电磁屏蔽室有钢板拼装式、钢板焊接式、钢板直贴式及铜网式四大类。拼装式为厚度1.5mm钢板模块拼装而成,生产、安装工艺较简单,适用于小面积、屏蔽效能要求一般的工程。 可拆卸移建,但移建后屏蔽效能明显降低。钢板焊接武屏蔽室采用2 ~ 3mm冷轧钢板与龙骨框架焊接而成，屏蔽效能高,适应各种规格尺寸,是电磁屏蔽室的主要形式。直贴式和铜网式用于屏蔽效能要求较低的简易工程。

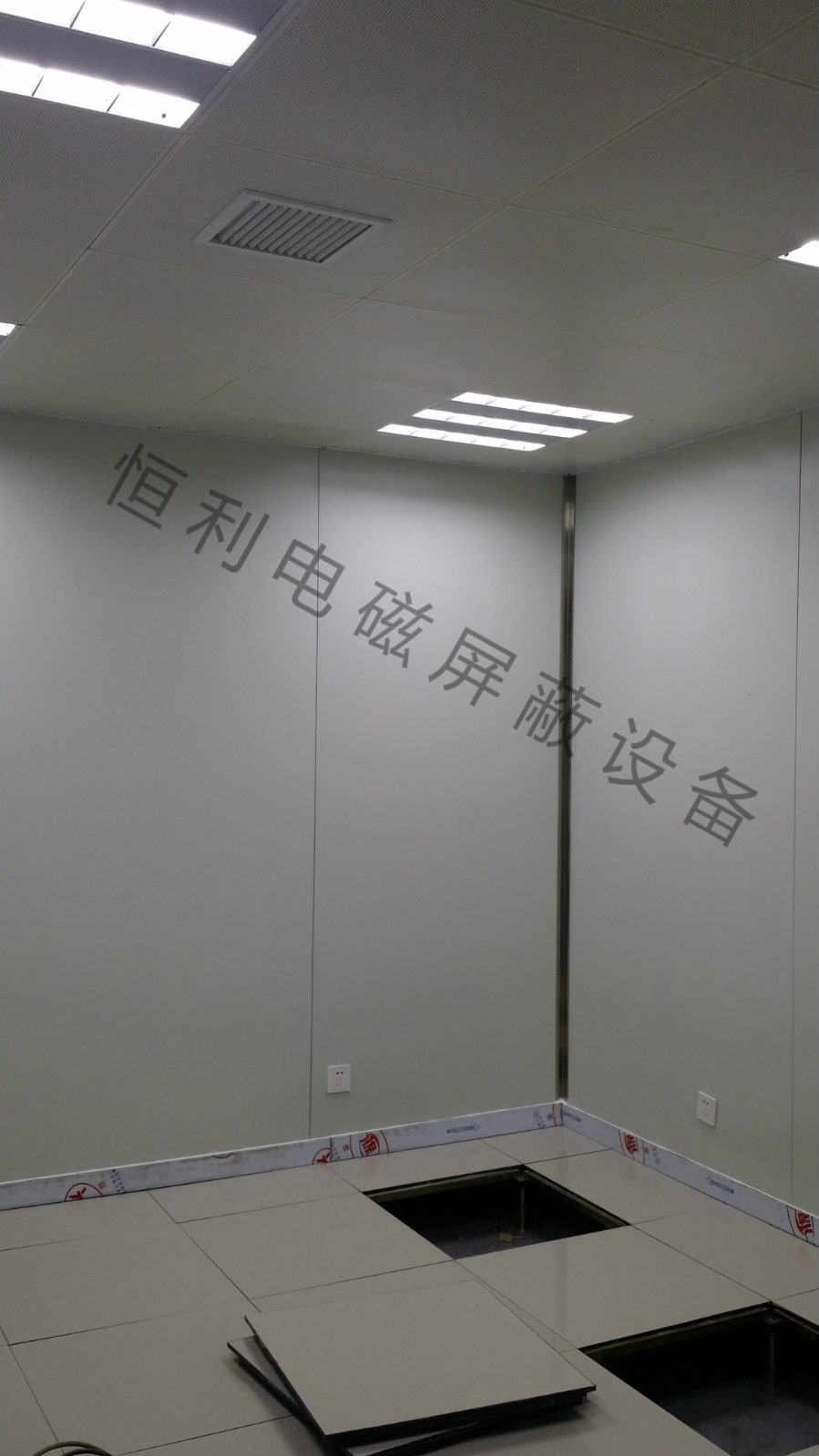

图片来源：恒利电磁屏蔽设备

2.电磁屏蔽室的主要功能:

2.1隔离外界电磁干扰,**室内电子、电气设备正常工作。特别是在电子元件、电器设备的计量、测试工作中,利用电磁屏蔽室(或暗室)模拟理想电磁环境,提高检测结果的准确度。

2.2阻断室内电磁辐射向外界扩散。强烈的电磁辐射源应予以屏蔽隔离,防止干扰其他电子、电气设备正常工作甚至损害工作人员身体健康。

2.3防止电子通信设备信息泄漏,确保信息安全。电子通信信号会以电磁辐射的形式向外界传播(即TEMPEST现象) , 敌方利用监测设备即可进行截获还原。电磁屏蔽室是确保信息安全的有效措施。

3.电磁屏蔽室的基本组成内容:

3.1壳体:此处以钢板焊接式电磁屏蔽室为例。包括六面龙骨框架、冷轧钢板。龙骨框架由槽钢、方管焊接而成,材料规格按屏蔽室大小确定地面龙骨(地梁)应与地面进行绝缘处理。墙、顶部冷轧钢板厚度2mm ,底部钢板厚31m ,先在车间预制成模块,分别焊接在龙骨框架内侧。所有焊接均采用CO2保护焊,连续满焊,并用专用设备捡漏,防止漏波。所有钢质壳体必须进行良好的防锈处理。

3.2电磁屏蔽门:电磁屏蔽[是屏蔽室aa活动部件,也是屏蔽室综台屏蔽效能的关键，技术含量较高 ,材料特殊,工艺极其复杂,共26道I序。电磁屏蔽门有铰链式插刀门、平移门两大类,各有手动、电动、全自动等形式。如考虑使用的稳定性及性价比,则aa手动插刀式铰链门(标准门1900mmx850mm )。

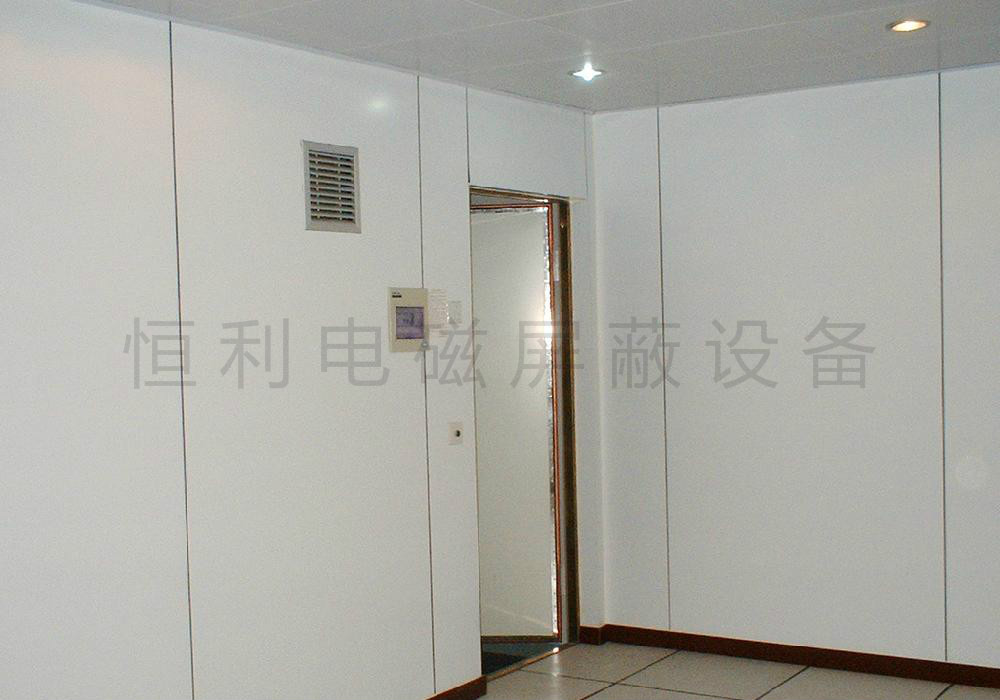

图片来源：恒利电磁屏蔽设备

3.3蜂窝型通风波导窗:通风换气、调节空气是屏蔽室必备设施。蜂窝型波导窗由对边距5mm的六边形钢质波导管集合组成,波导管不妨碍空气流通，却对电磁辐射有截止作用。目前主要采用300mmx 300mmx 50mm规格的全焊接式蜂窝式波导窗,插入损耗150KHz ~ 1GHz2100dB ,完全满足《规范》要求。屏蔽室按面积大小配置相应数量的波导窗,分别用于进风、排风、泻压。

3.4强弱电滤波器:进入屏蔽室的电源线、通信信号线等导体都会夹带传导电磁干扰,必须有相应的滤波器加以滤除。滤波器是由无源元件(电感、电容)构成的无源双向网络,其主要性能参数是截止频率(低通、高通、带通、带阻)、插入损耗(阻带袁减量) , 滤波性能取决于滤波级数(滤波器滤波元件数)、滤波器结构类型(单电容型C型、单电感型型、π型)等。

3.5波导管:进入防护室的各种非导体管线如消防喷淋管，光纤等,均应通过波导管,波导管对电磁辐射的截止原理与波导窗相同。

3.6室内电气、室内装修:包括穿管走线、配电箱、照明、插座及吊顶、墙面装修、地面防静电地板等。为确保屏蔽室稳定运行,电气装修材料必须选用符合国家标准的防火、防潮、环保产品。

4.电磁屏蔽室I程的相关问题:

4.1空调系统:屏蔽室空气调节系统可根据实际情况配置。有中央空调时可由波导窗直接接入,也可单独安装空调。民用空调、商用空调、精密空调均可选用,空调电源线、内外机控制信号线、气水管都必须进行相应屏蔽处理。

4.2消防报警系统:电磁屏蔽室应配备消防报警和喷淋系统。报警信号线及相关控制信号也要分别进行滤波处理。-般配置烟感报警信号-路。

4.3接地系统:因工作时壳体有一定漏电(与滤波器工作特性有关) , 故防护室接地要求极高。要求单点接地，跟地质因素有关,接地电阻≤1Ω。

4.4电源系统:屏蔽室电源一般按需要配置设备电源、空调照明辅助电源。因工作时壳体有一定漏电,故防护室电源不能经过漏电保护器。

4.5隔震:人防、国防指挥所工程的通信要素室都涉及隔震工程,与电磁脉冲防护室有密切的交叉施工关系。隔震分标准隔震和简易隔震,前者工艺复杂,造价较高,简易隔震由黄沙层、混凝土层组成。

4.6进排风管:电磁脉冲防护室要与进排风管衔接,应在其铺设到位后才能进场安装。

5.电磁屏蔽室I程建设程序:

电磁屏蔽室工程包括现场测量、技术设计、 生产安装图纸、车间生产、现场安装、自检、验收等程序。

5.1屏蔽室安装现场准备:

安装现场要求一 干(环境干燥)、二净(室内、室外清洁无杂物)、三平(顶、墙、地平)、四到位(风气水管、强弱电、接地线到位)。

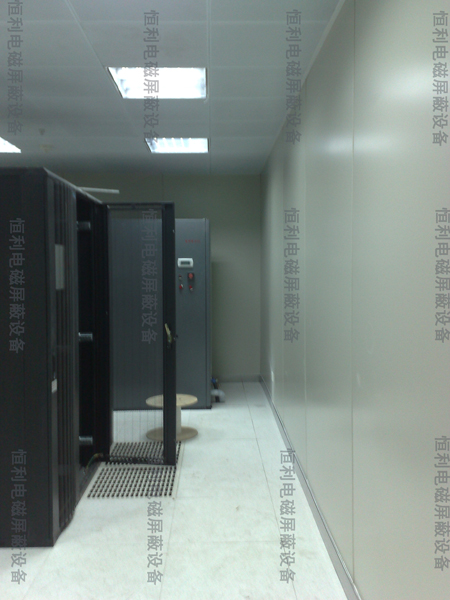

图片来源：恒利电磁屏蔽设备

5.2车间生产:

包括壳体钢板模块制作、龙骨框架材料准备、电磁脉冲防护门制作、波导窗制作;滤波器、波导管、室内电气、内装材料配置等。

5.3包装、运输、搬运:

地下工程多偏僻,道路差,特别是材料搬运困难,应进行良好组织。

5.4现场安装:

包括搭建龙骨框架,钢板模块焊接,防护门、滤波器、波导窗、转接板等安装,波导窗与空调风口衔接,防护效能自检,室内电气铺设,内装修等环节。如有一级防震则涉及交叉作业,需做好协调工作。

5.5产品自检:

为**屏蔽室建设工程质量,确保验收顺利,承建单位应具备质量自检能力,能否主动把握产品质量,是衡量其综合实力的重要因素。屏蔽室自检包括壳体自检,即在屏蔽壳体完成时进行初检，主要目的是查漏、补漏。

5.6组织验收:

由建设单位邀请权威机构对屏蔽室进行全面检测、鉴定,是屏蔽室建设的后续环节。因家自检标准一般高于验收标准， 故一 次验收台格率应在98%以上。

6.工程周期:

工程周期是建设方关注的一一个重 要因素,今以20 ~ 30m2屏蔽室为例简单说明:设计图纸3天,车间生产7天,现场安装15天,另加运输时间,一般在30天左右。

关于恒利：

南阳市恒利电磁屏蔽设备有限公司是国家保密局屏蔽室建设施工资质单位，成立于2006年，主要从事电磁屏蔽系统集成产品、扫描透射电镜低频实验室、高压检测设备配套局放静音实验室、安防监控、人防屏蔽工程、人防隔震工程、建筑智能化弱电系统工程的研究、设计、制造和安装服务。

主要产品：电磁屏蔽室、屏蔽机房、低频磁屏蔽工程、屏蔽机柜(箱)、微波暗室、滤波器、屏蔽防火门窗、局放屏蔽试验室、防磁库、隔震器、人防工程和电镜低频磁屏蔽实验室等产品，广泛应用于信息安全、电子对抗、计量检测、电网系统、无线通信、研究院、低频精密仪器等领域，在国内行业中处于aa地位。

公司创建以来始终坚持：“创新、务实、兼任、进取”的企业精神，以创新求发展、以诚信赢市场、以管理出效益，以环保为己任的经营理念，充分实现企业的社会价值。

联系人：周经理

联系方式：15670668555

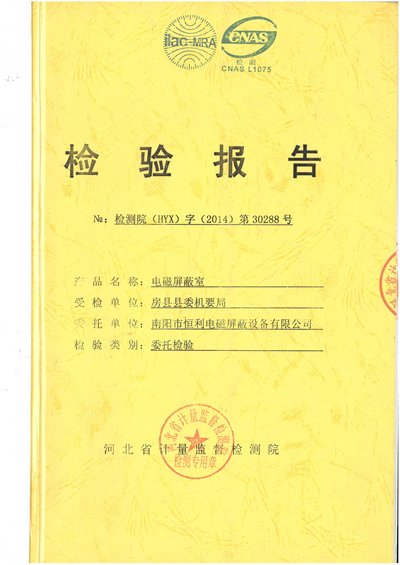

屏蔽室检测报告：

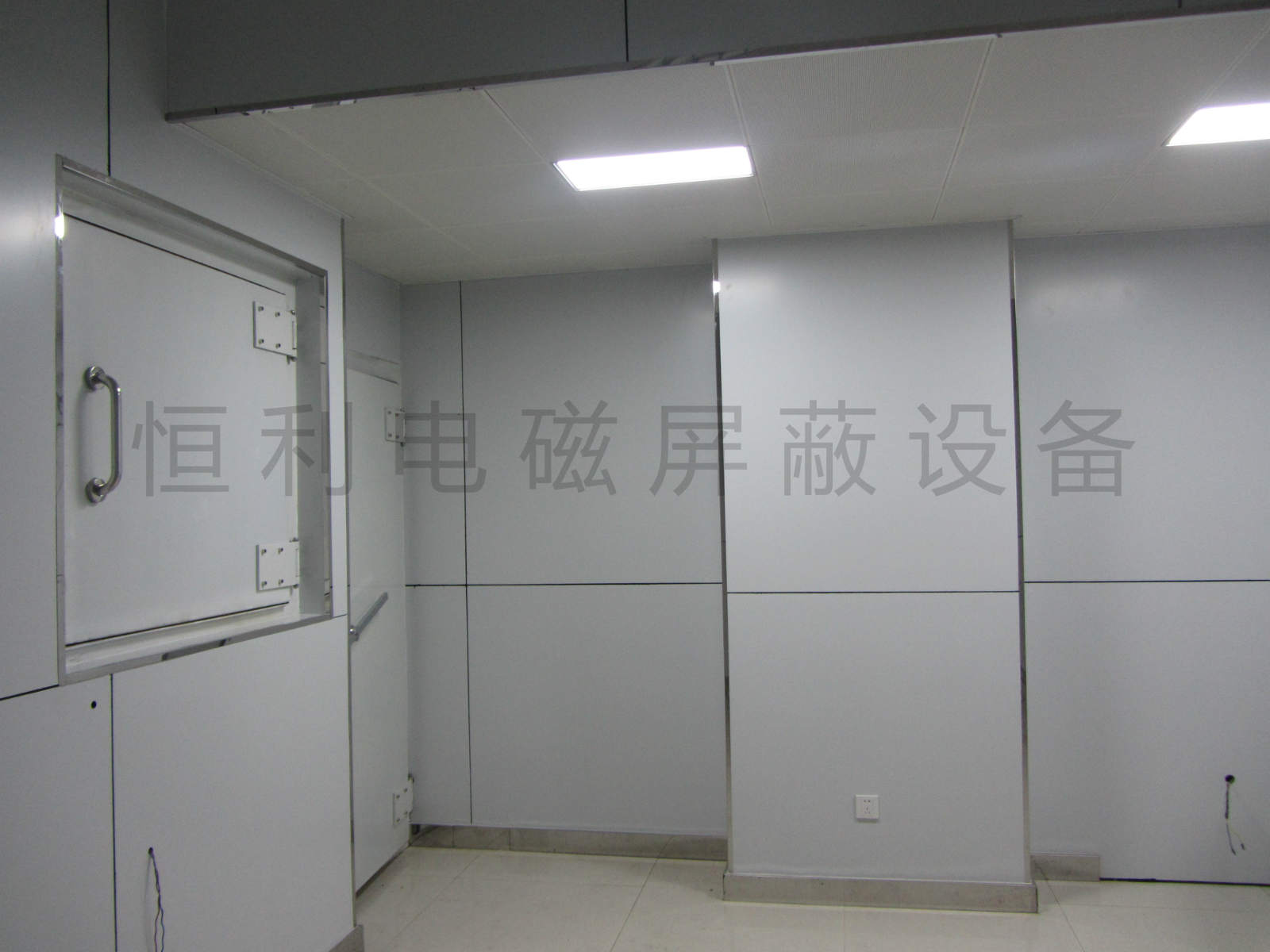

图片来源：恒利电磁屏蔽设备
